Sempre desligue a energia e/ou use equipamentos de proteção individual antes de iniciar o procedimento ou qualquer tutorial desejado.
Revisado pelo profissional: Rodrigo Abbamonte Tortoriello
Este passo a passo mostra como conectar de forma correta os componentes em um
computador (gabinete), visando segurança e facilidade;
Modo de preparo:

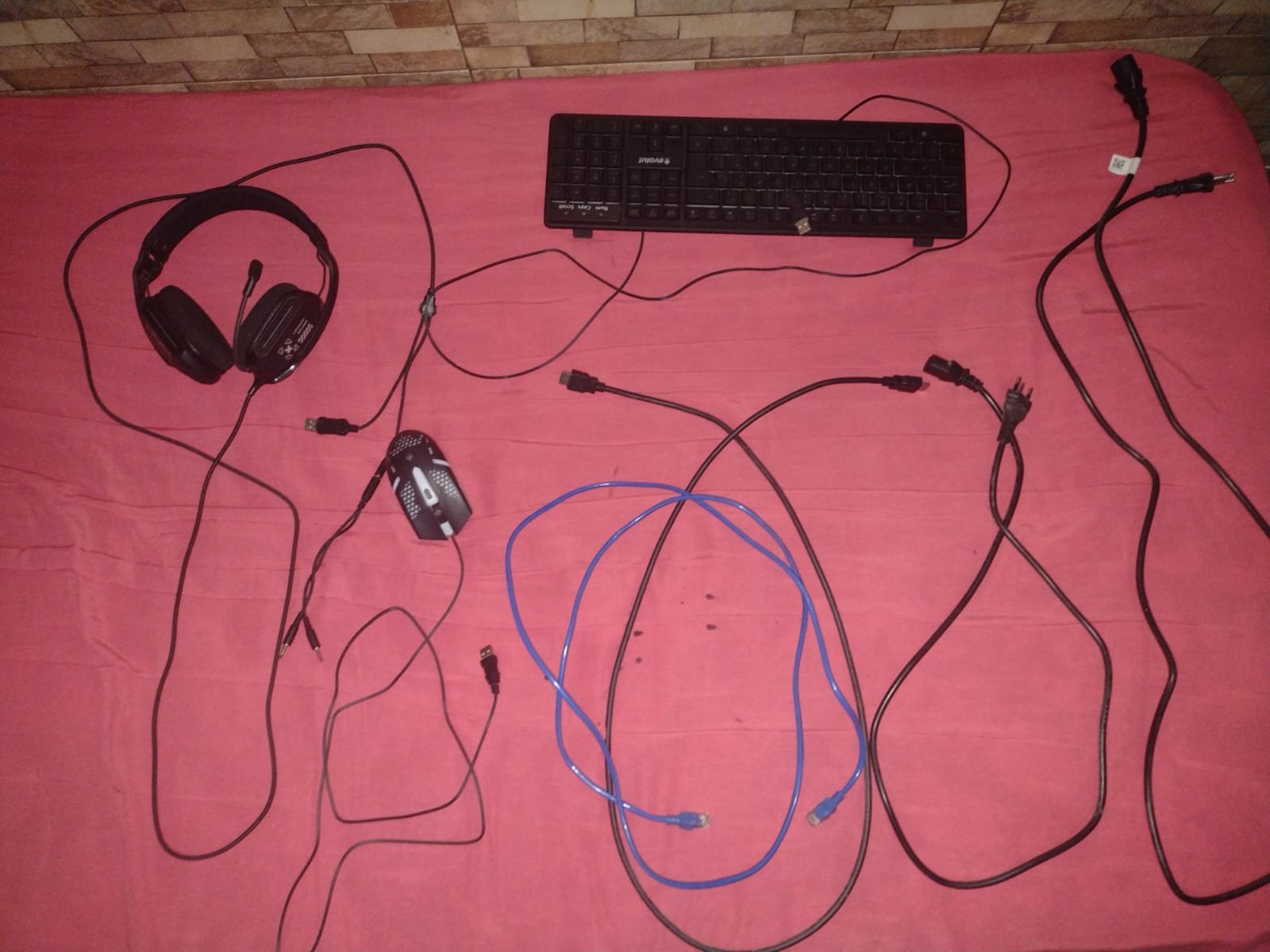

A inserção de componentes em um gabinete é simples e intuitiva, sendo necessário
somente os cabos desses componentes em específico para conexão:

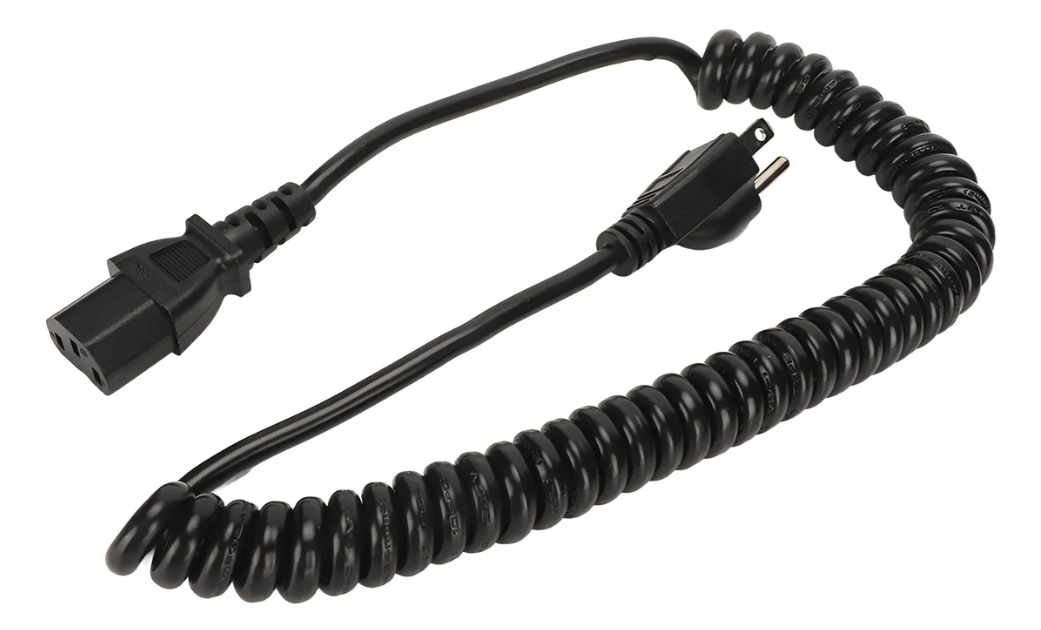

1 Cabo de energia com três pinos (geralmente vem junto ao computador);
1 Cabo de energia do monitor (já vem junto ao monitor);
1 Cabo de conexão USB ou PS2 para o mouse (já vem junto ao mouse);
1 Cabo de conexão USB ou PS2 para o teclado (já vem junto ao teclado);

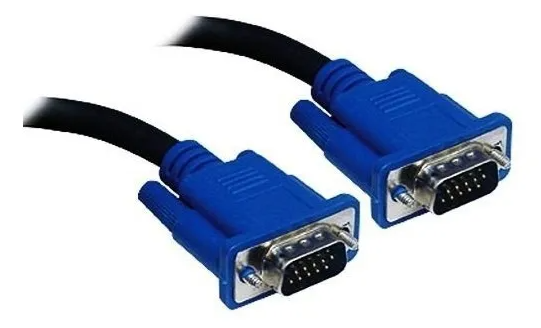

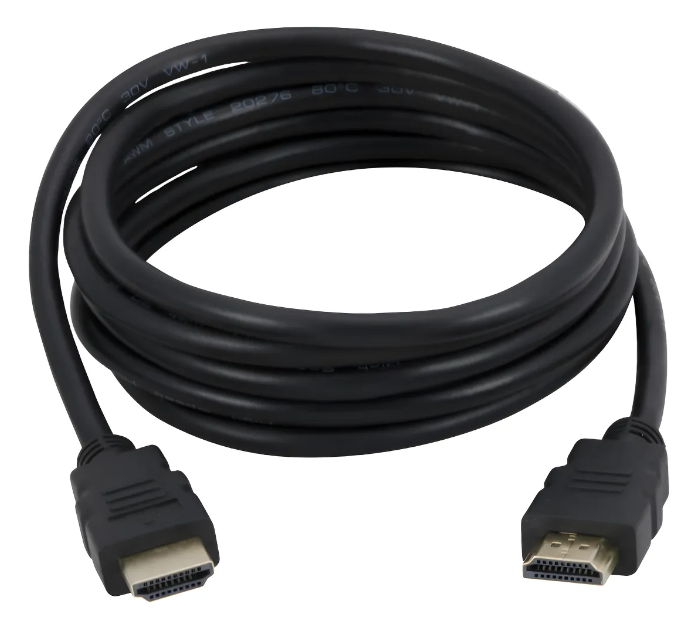

1 Cabo de vídeo HDMI, VGA ou DVI para o monitor (caso não possua uma placa de vídeo);
1 Cabo de vídeo HDMI, DVI ou DisplayPort para o monitor (caso possua placa de vídeo);

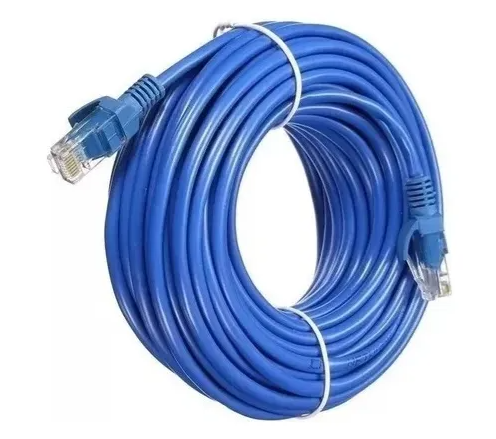

1 Cabo de Ethernet para a entrada RJ-45 (cabo de rede);
1 Cabo para o fone de ouvido (já vem junto ao fone);
Como fazer:

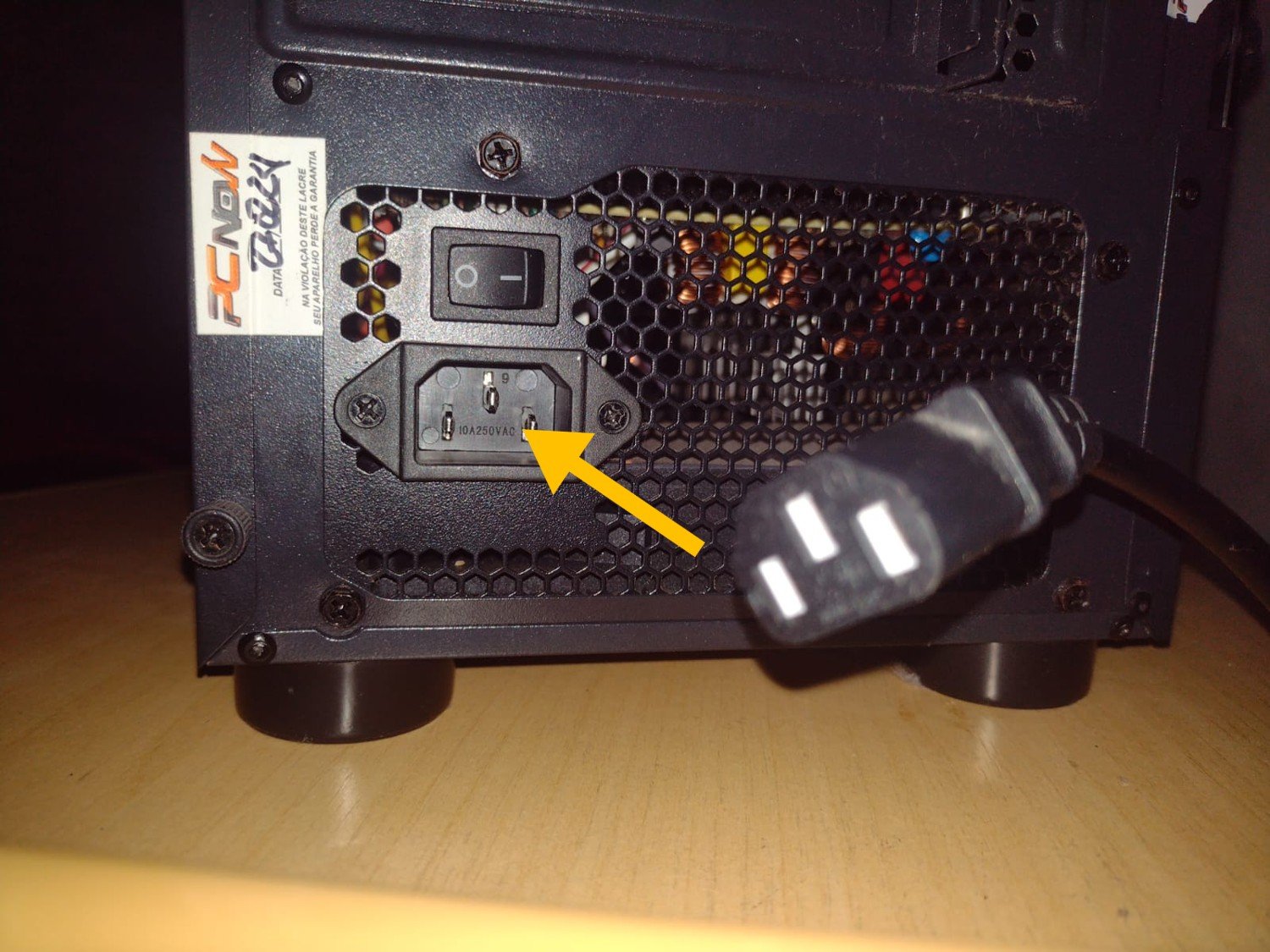

Verifique se o cabo de energia a ser conectado possui entrada para três pinos e então
encontre a entrada respectiva para realizar a conexão.
Como fazer:

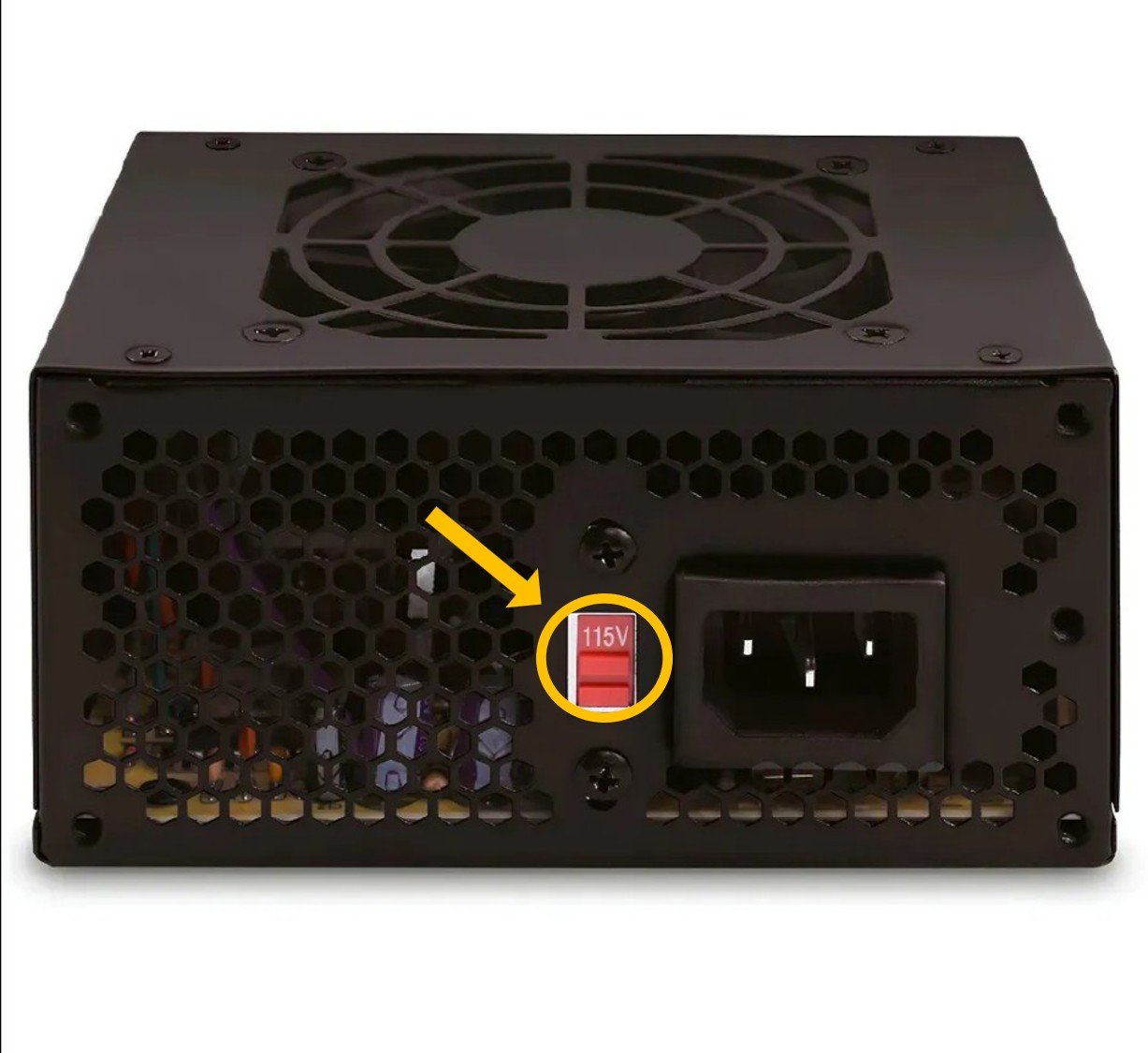

Se sua fonte possui um pino vermelho de ajuste de voltagem ela não é bivolt, ou seja,
precisa ser conectada em uma tomada de mesma voltagem, para que a peça não estrague.
Geralmente a fonte que possui esse pino terá as seguintes voltagens: 230v e 115v, onde
nesse caso a voltagem 230v precisa ser conectada em uma tomada 220v, e caso seja 115v
deverá ser conectada a uma tomada 110v.
Agora, se sua fonte não possui um pino vermelho de ajuste, basta conectar em qualquer
tomada, pois ela é bivolt.
Como fazer:

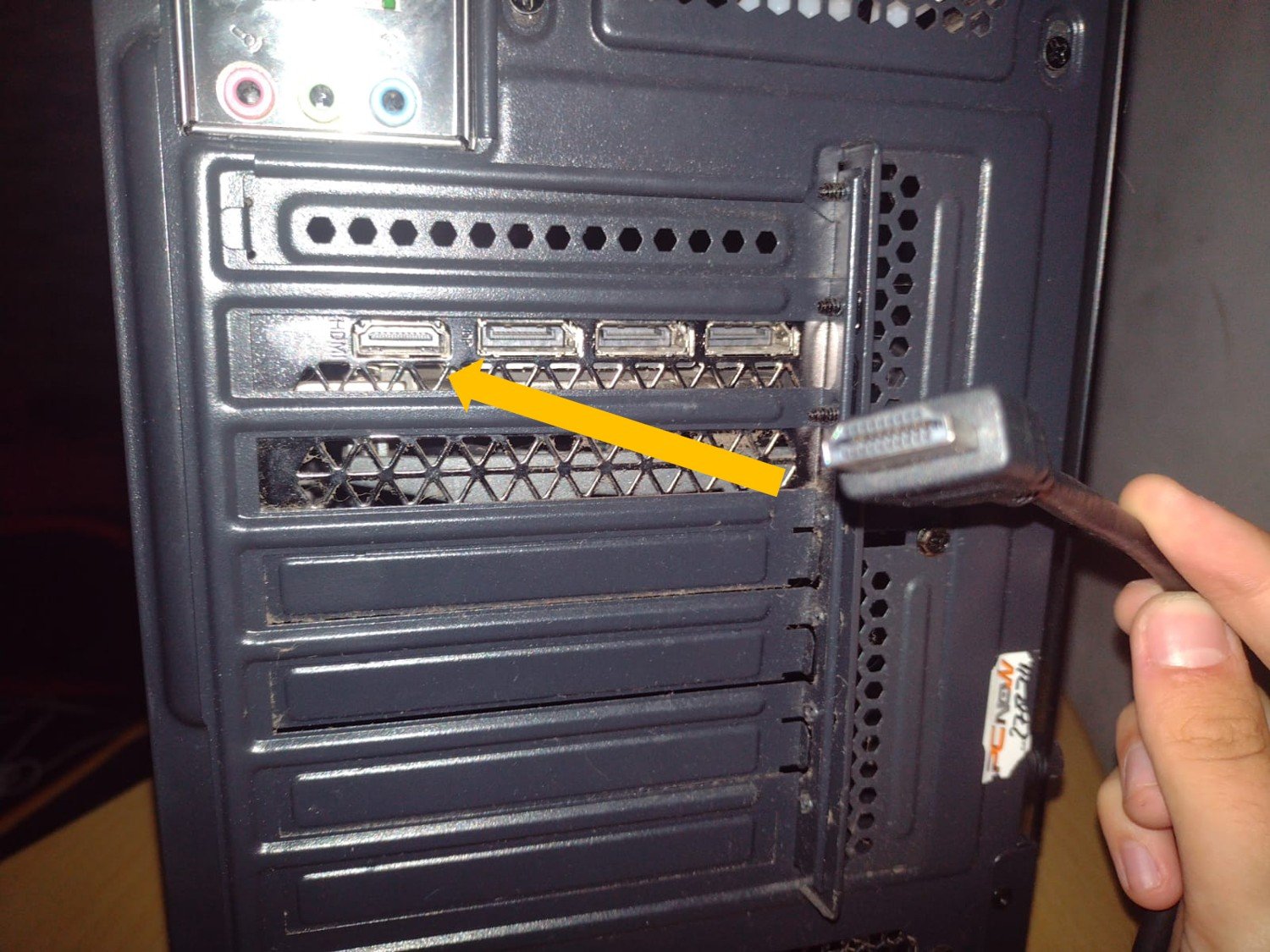

Caso possua placa de vídeo a conexão será HDMI, DVI ou DisplayPort, e dessa forma,
deve ser conectada na entrada da placa de vídeo e não da placa mãe.
Caso não possua placa de vídeo, verifique qual é a conexão de vídeo do seu cabo e placa
mãe (HDMI, VGA ou DVI), e então conecte na respectiva entrada do gabinete.
Como fazer:
Ambas as conexões são USB ou PS2, logo é preciso conectar nas entradas referentes aos
cabos do mouse e teclado no gabinete.
Como fazer:

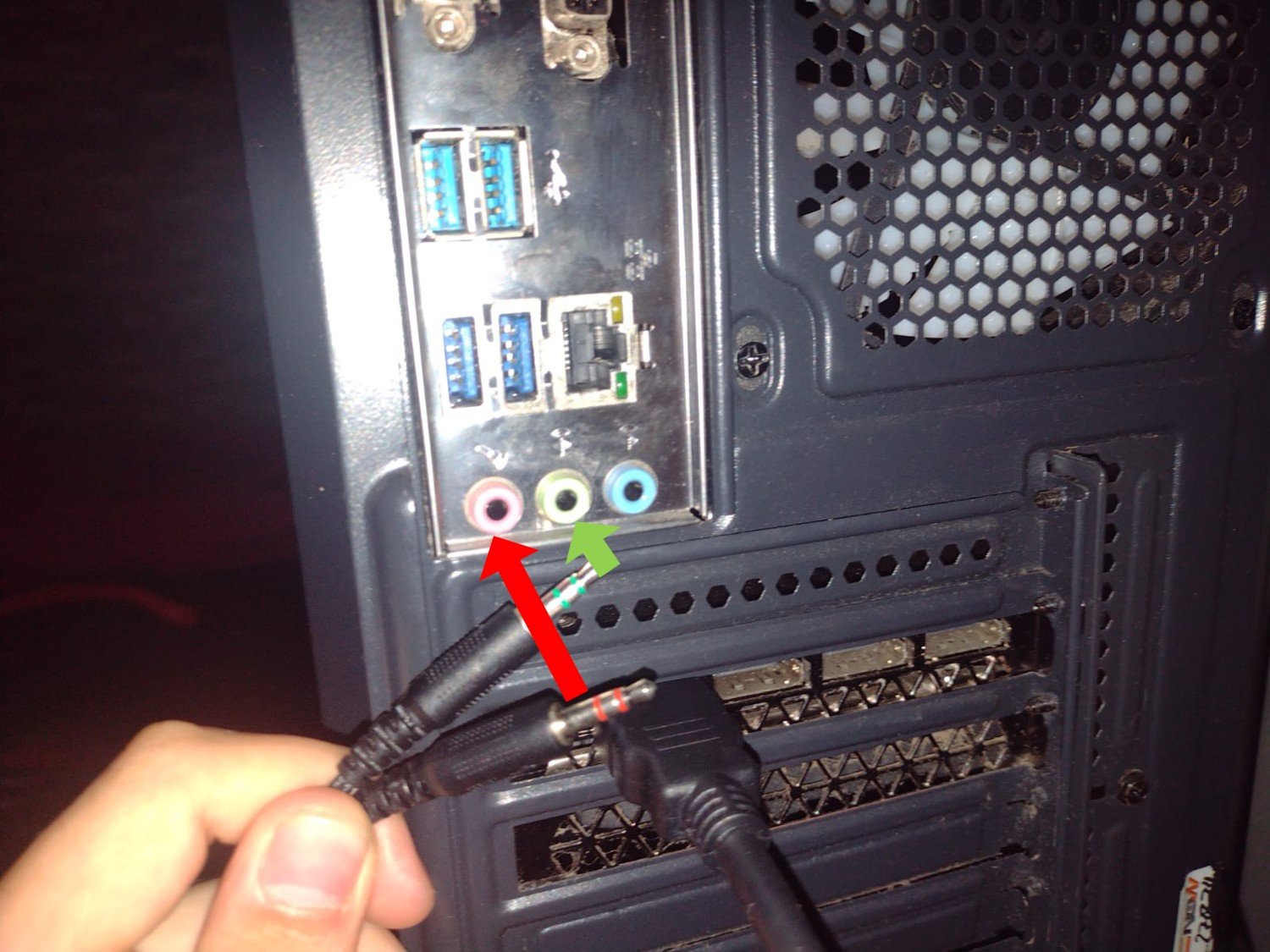

Verifique o cabo a ser conectado e as cores adequadas de cada um.
Se a entrada da conexão for rosa ela é referente ao microfone, se for verde saída de áudio
(fone ou caixa de som) e se for azul é a entrada de linha para conexão de outros aparelhos
(guitarra ou equipamento de som).
Como fazer:

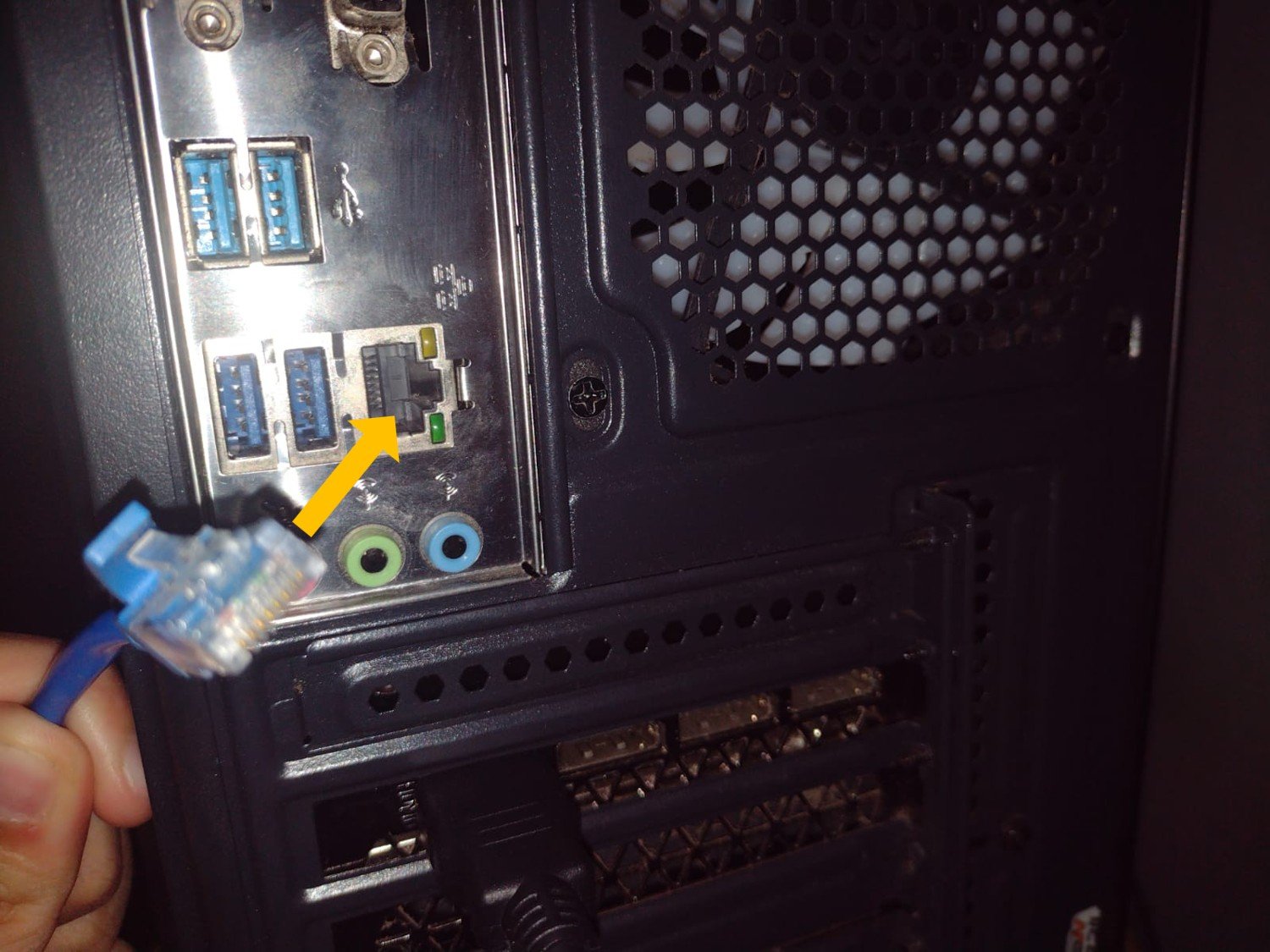

Verifique se o cabo a ser conectado é o de Ethernet, após isso o conecte na única entrada
RJ-45 do gabinete.
Como fazer:

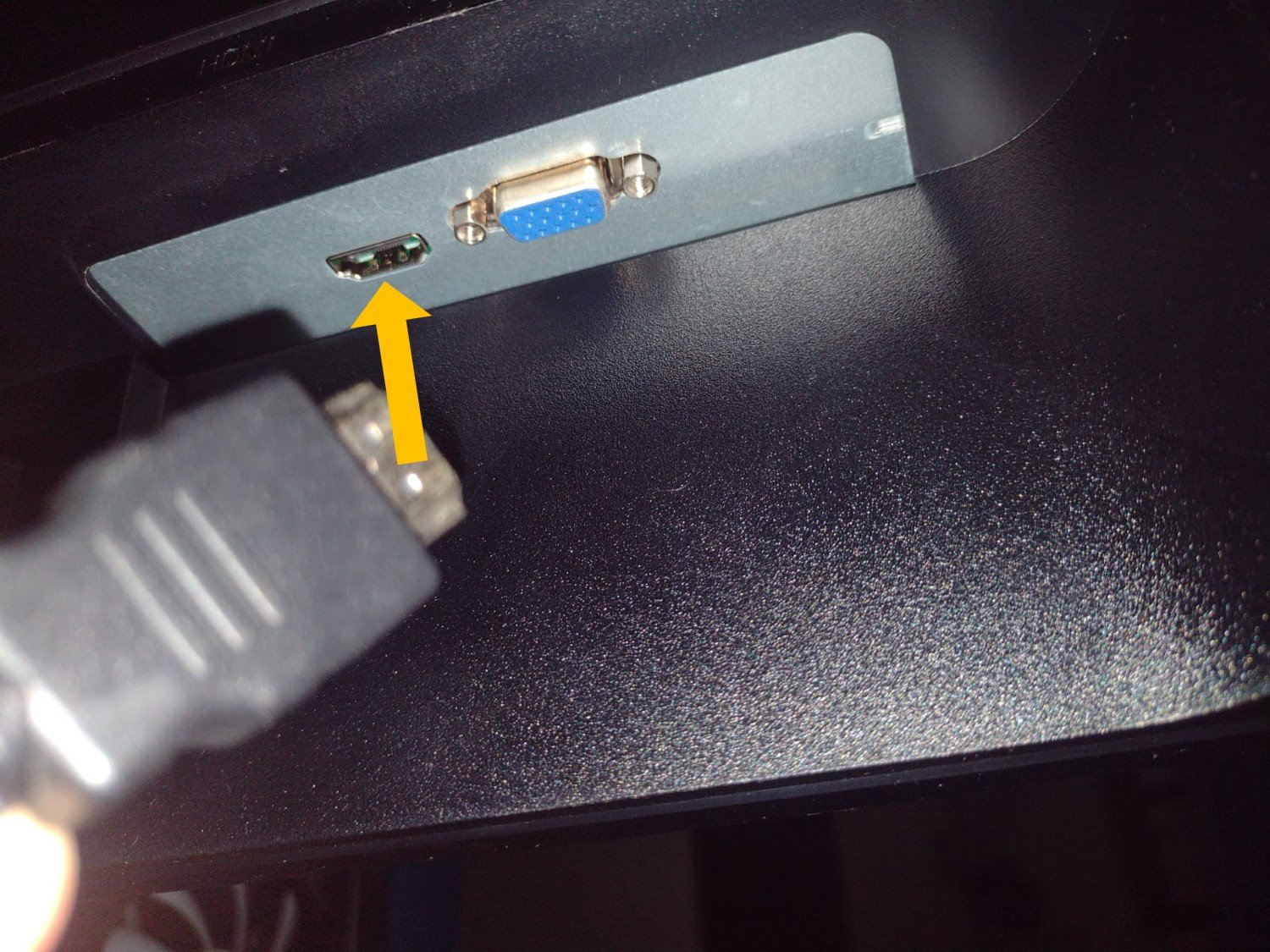

Anteriormente você verificou a entrada de vídeo do cabo a ser conectado no gabinete,
então no monitor não será diferente, veja qual é o seu cabo e o relacione com a entrada
correspondente atrás ou embaixo do monitor.
Como fazer:

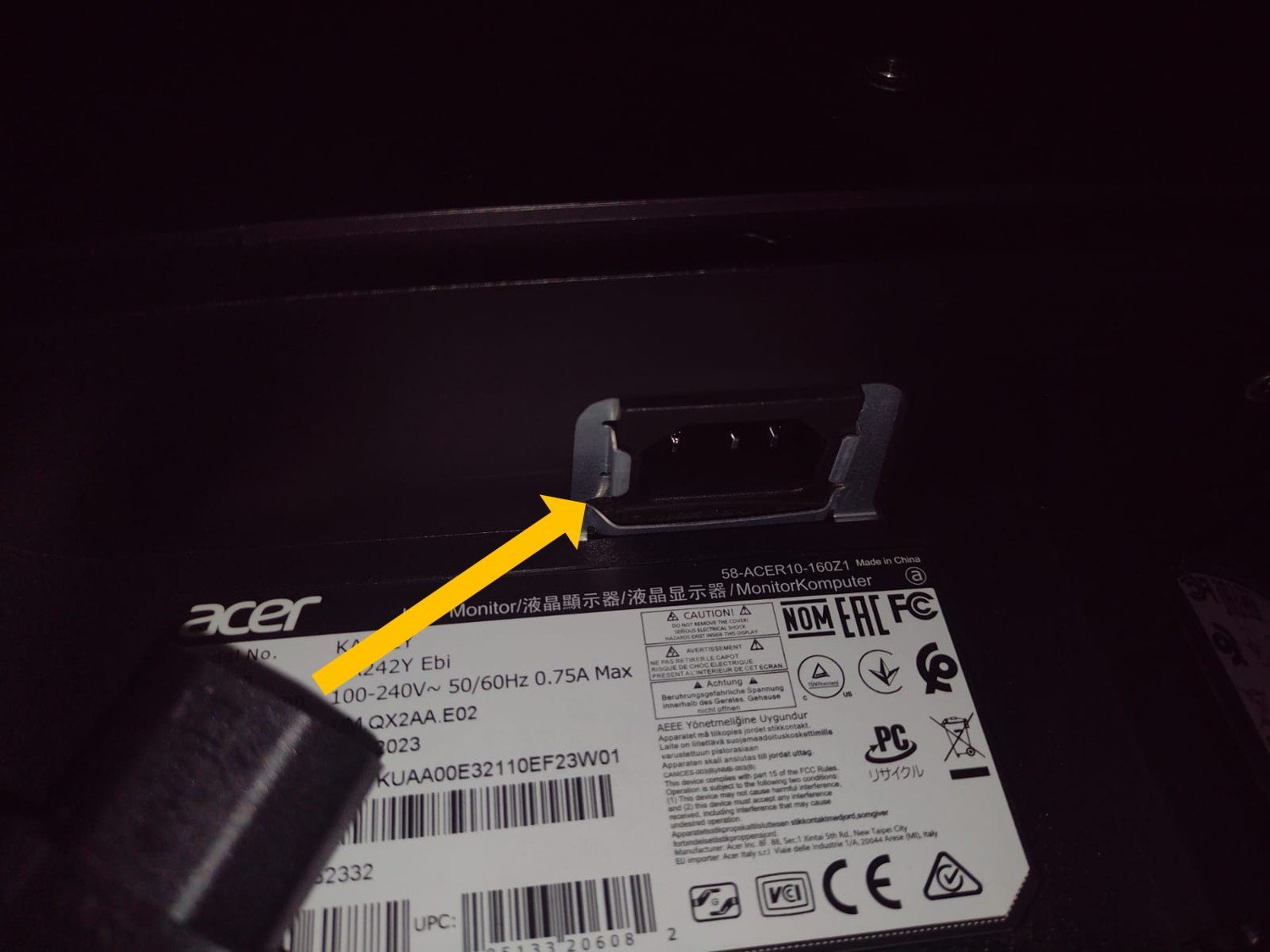

Conecte o cabo de energia que vem junto ao monitor na sua respectiva entrada atrás ou
embaixo do monitor.
Como fazer:

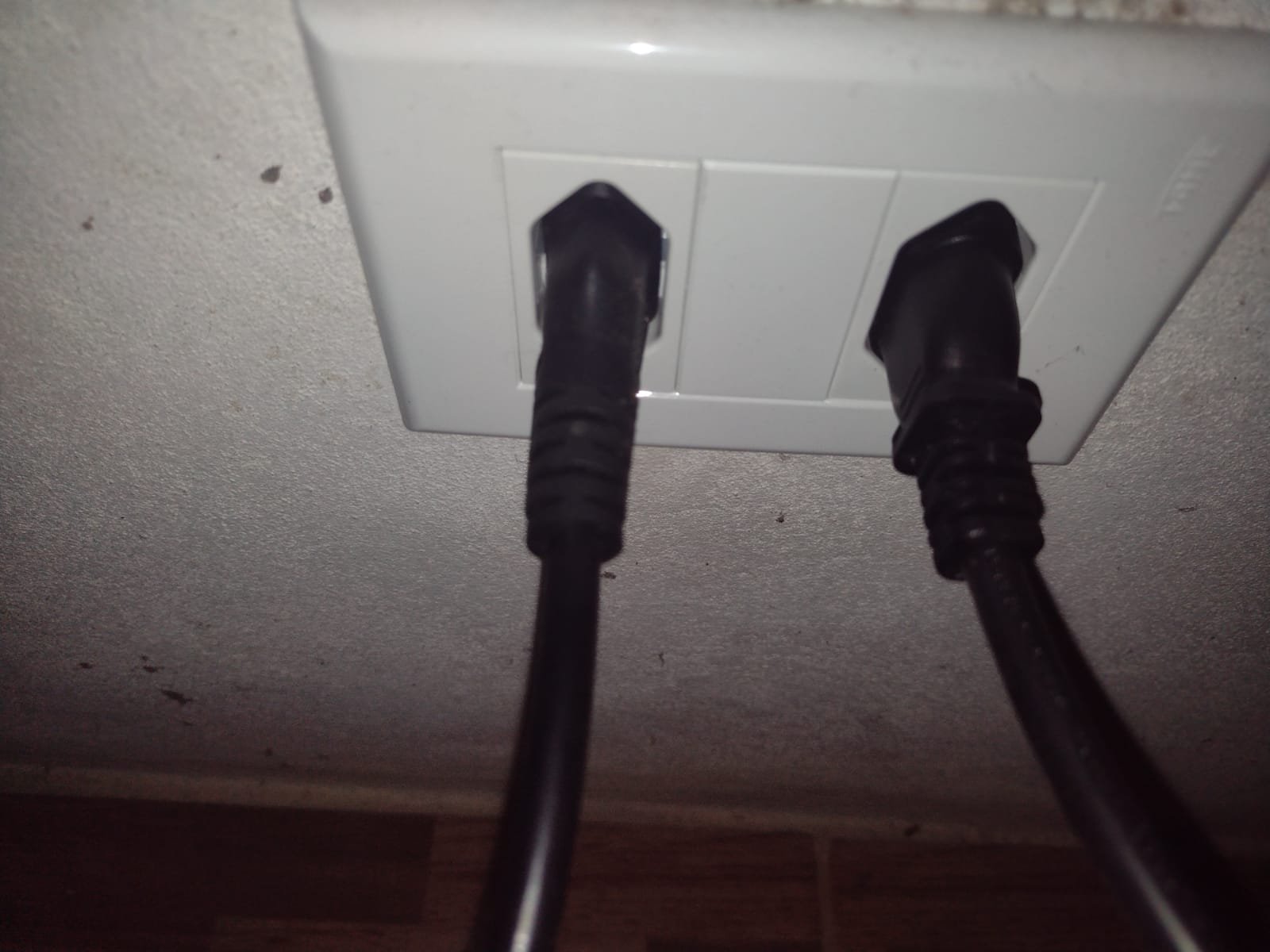

Separe os cabos de energia tanto do monitor quanto do gabinete e então coloque ambos na
tomada, não esqueça de verificar a voltagem de sua fonte antes de fazer a conexão, caso
contrário você poderá inutilizar sua peça.
Como fazer:

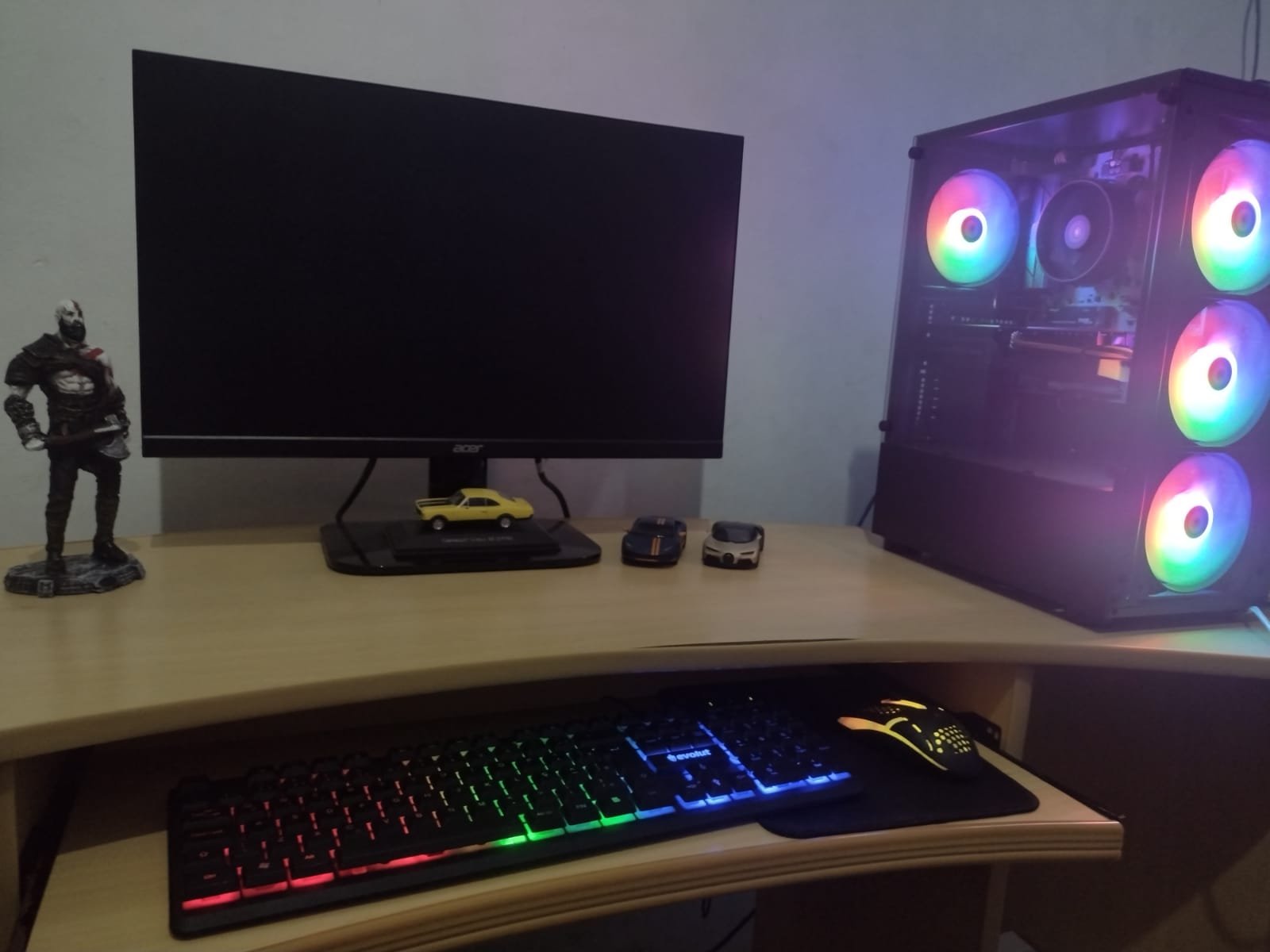

Após realizar todas as conexões, basta ligar o computador e então verificar se todos os
componentes estão funcionando de forma adequada.
